Offer成像系统

详细内容

offner成像系统：Offner光学成像系统具有良好的光学特性。该成像系统是同心全反射式光学系统，完全对称的结构使其具有无色畸变，波段范围宽的特点；并且系统具有符合罗兰圆的特性，无初级像差，具有较大的相对孔径；该系统是一个双远心光路结构，离焦不会改变物像的缩放比；光路结构中的光学元件无非球面，易于工程实现的加工和装调：系统的前后工作距离较长，方便滤光片和探测器等元件的安装。其优良的光学特性使其在Offner光栅光谱仪和准直望远系统中应用广泛。

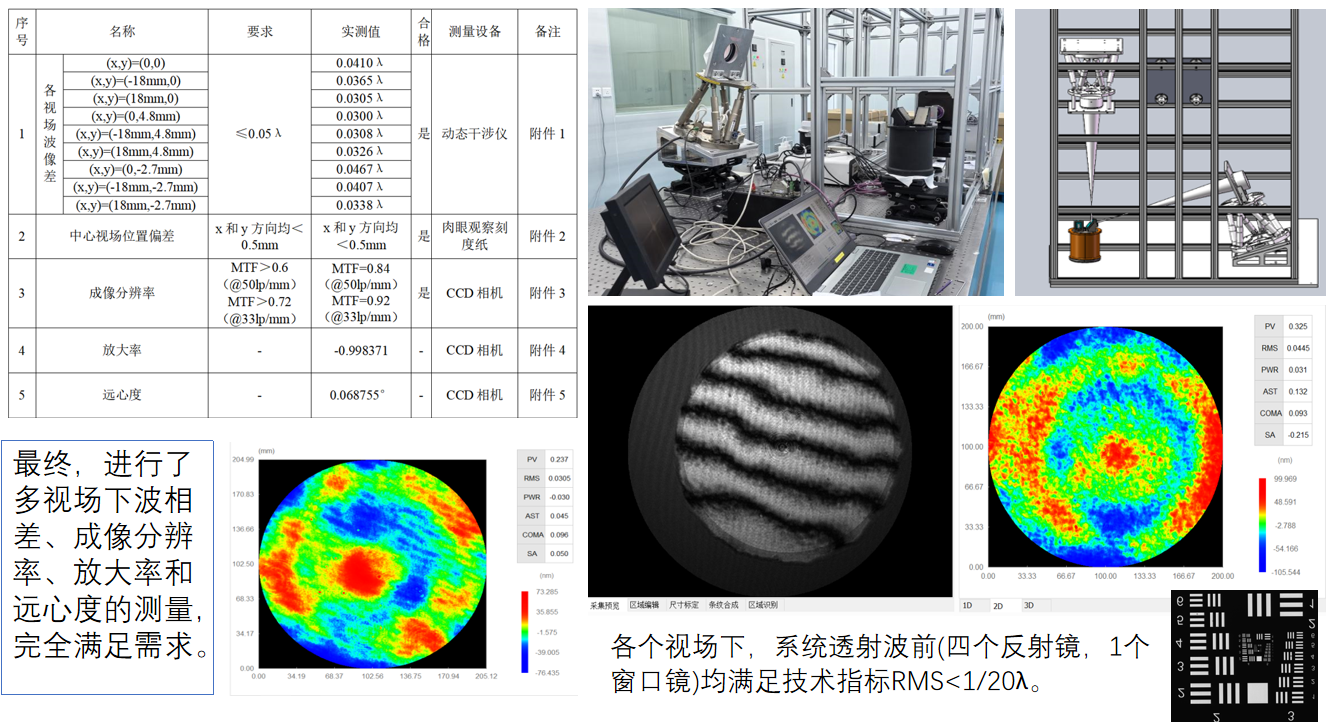

技术参数	指标
视场	①:(x,y)=(0,0) ②:(x,y)=(-18mm,0) ③:(x,y)=(-18mm,0) ④:(x,y)=(0,4.8mm) ⑤:(x,y)=(-18mm,4.8mm) ⑥:(x,y)=(18mm,4.8mm) ⑦:(x,y)=(0,-2.7mm) ⑧:(x,y)=(-18mm,-2.7mm) ⑨:(x,y)=(18mm,-2.7mm)
系统波像差	优于0.05λ（RMS）,λ=632.8nm
中心视场光斑位置偏差	x和y方向均＜0.5mm
成像分辨率	MTF＞0.6（@50lp/mm） MTF＞0.72（@33lp/mm）
放大率	-1倍
远心度	≤0.011°
